Механизм образования ковалентной связи

Ковалентная связь. Строение молекулы воды


Задание 61.
Какую химическую связь называют ковалентной? Чем можно объяснить направленность ковалентной связи? Как метод валентных связей (ВС) объясняет строение молекулы воды?
Решение:
Связь, осуществляемая за счёт образования электронных пар, в одинаковой мере принадлежащей обоим атомам, называется ковалентной неполярной. Ковалентные связи определённым образом ориентированы в пространстве, т. е. имеют направленность. Причина того, что молекулы могут иметь линейное плоское или какое-либо другое строение, заключается в использовании атомами для образования связей разные орбитали и разное их количество. Молекулы, которые имеют дипольный момент, не являются линейными, а молекулы, у которых нет дипольного момента – линейные.

Молекула воды Н2О имеет дипольный момент, значит, она имеет нелинейное строение. В образовании связей между атомами кислорода и водорода участвуют один атом кислорода и два атома водорода.  Кислород – цейтральный атом в молекуле воды, и он имеет четыре электронные пары, две пары неподелённые и две – поделённые, которые образованы одним s-электроном и одним р-электроном кислорода. Такая молекула имеет тетраэдрическое строение в центре тетраэдра находится атом кислорода, а по углам тетраэдра два атома водорода и две неподелённые электронные пары кислорода. В такой молекуле угол между связями должен быть равен 109,50. Если бы молекула воды была плоская, то угол НОН должен быть 900. Но рентгеноструктурный анализ молекул воды показывает, что угол НОН равен 104,50.  Это объясняет, что молекула воды имеет не линейное форму, а имеет форму  искажённого тетраэдра. Объясняется это тем, что атом кислорода претерпевает sp3- гибридизацию, когда одна s-орбиталь и три р-орбитали атома кислорода гибридизируются, образуя четыре равноценные sp3-гибридные орбитали. Из четырёх sp3-гибридных орбиталей две заняты s-орбиталями атома водорода. Разница между значениями валентного угла и тетраэдрическим углом объясняется тем, что отталкивание между неподелёнными электронными парами больше, чем между связывающими.


Полярная ковалентная связь

Задание 62.
Какую ковалентную связь называют полярной? Что служит количественной мерой полярности ковалентной связи? Исходя из значений электроотрицательности атомов соответствующих элементов определите, какая из связей: HCl, IСl, ВгF наиболее полярна.
Решение:
Ковалентная связь, которая образована разными атомами, называется полярной. Например, H — Cl; центр тяжести отрицательного заряда (связанного с электронами) не совпадает с центром тяжести положительного заряда (связанного с зарядом ядра атома). Электронная плотность общих электронов смещена к одному из атомов, имеющего большее значение электроотрицательности, в большей степени. В H  : Cl общая электронная пара смещена в сторону наиболее электроотрицательного атома хлора. Полярность связи количественно оценивается дипольным моментом (дипольныq момент), который является произведением длины диполя (l) – расстояния между двумя равными по величине и противоположными по знаку зарядами  +g и –g на абсолютную величину заряда:  дипольныq момент = lg. Дипольные моменты НСI, НВг, НI равны, соответственно 1,04; 0,79; 0,38 D. Дипольные моменты молекул обычно измеряют в дебаях (D)* : 1D = 3,33 . 10-30 Кл . м.

Дипольный момент  - величина векторная и направлен по оси диполя от отрицательного заряда к положительному. Дипольный момент связи даёт ценную информацию о поведении молекулы в целом. Наряду с дипольным моментом , для оценки степени полярности связи используют характеристику, называемую электроотрицательностью элемента (ЭО). ЭО – это способность атома притягивать к себе валентные электроны других атомов. Значения ЭО элементов приведены в специальных шкалах (таблицах).

Значения ЭО водорода, хлора, брома, йода, фтора соответственно равны: 2,1; 3,0; 2,8; 2,5; 4,0. Исходя из значений ЭО элементов в соединениях

ковалентная полярная связь

наиболее полярная связь в молекуле ВгF, так как разница электроотрицательностей между фтором и бромом наибольшая – 1,2 (4,0 – 2,8 = 1,2), чем у HCl и IСl.


Донорно-акцепторная связь



Задание 63.
Какой способ образования ковалентной связи называют донорно-акцепторным? Какие химические связи имеются в ионах NH4+ и BF4-? Укажите донор и акцептор.
Решение:

Донорно-акцепторная связь – это ковалентная связь, в которой обобществлённую пару электронов предоставляет только один из участвующих в связи атомов. При этом один из атомов является донором – поставщиком электронной пары, а другой – акцептором – поставщиком свободной квантовой орбитали.

Катион аммония NH4+ образуется по донорно-акцепторному механизму:

Донорно-акцепторная связь, катион аммония

Он имеет форму правильного тетраэдра:

Донорно-акцепторная связь, катион аммония

В ионе аммония каждый атом водорода связан с атомом азота общей электронной парой, одна из которых реализована по донорно-акцепторному механизму. Важно отметить, что связи H — N, образованные по различным механизмам, никаких различий не имеют, т. е. все они равноценны. Донором является атом азота, а акцептором – атом водорода.

Ион BF4- образуется из BF3 и иона F-. Этот  ион образуется за счёт того, что неподелённая электронная пара иона F- «встраивается» в валентную оболочку атома бора ковалентносвязанной молекулы BF3:

Донорно-акцепторная связь, фторид брома

В ионе BF4- донором является ион фтора, а акцептором атом бора молекулы BF3

Донорно-акцепторная связь в структурных формулах изображается стрелкой донорно-акцепторная связькоторая направлена от донора к акцептору.


Метод валентных связей (ВС)



Задание 64.
Как метод валентных связей (ВС) объясняет линейное строение молекулы ВеCl2 и тетраэдрическое СН4
Решение

а) Представления метода валентных связей позволяют объяснить геометрию многих молекул. Так молекула BeCl2 состоит из одного атома бериллия и двух атомов хлора. Атом бериллия в возбуждённом состоянии имеет один s-электрон и один р-электрон. При образовании BeCl2 возникают две ковалентные связи. Одна из них должна быть s — p связью, образованная за счёт перекрывания s-облака атома бериллия и р-облака атома хлора, другая (р — р связь) за счёт перекрывания р-облака атома бериллия и р-облака атома хлора.

р — р связь и s — p могут располагаться друг относительно друга под углом, т. е. молекула BeCl2 должна быть угловой, но точно установлено, что молекула BeCl2 имеет линейное строение, причём обе   - связи равны по энергии и по длине. Для объяснения геометрии молекулы BeCl2 привлекается концепция гибридизации атомных орбиталей. Суть концепции атомных орбиталей заключается в том, что атомные орбитали могут геометрически видоизменяться и смешиваться друг с другом таким образом, чтобы обеспечить наибольшее перекрывание с орбиталями других атомов и, следовательно, наибольший выигрыш в энергии. Это  достигается в том случае, если вместо орбиталей, имеющих разные форму и энергию, появляются одинаковые по форме и энергии гибридные орбитали, представляющие собой линейные комбинации исходных атомных орбиталей. Так в атоме Ве s-орбиталь и р-орбиталь вступают во взаимодействие, их энергии выравниваются и образуются две одинаковые по форме sp-гибридные орбитали. Два образовавшихся sp-гибридных электронных облака имеют одинаковую энергию и ассиметричную форму, которая обеспечивает большее перекрывание р-электронными облаками атома хлора, чем перекрывание с участием чистых негибридизированных s- и р-облаков. Два гибридных sp-облака располагаются относительно друг друга и ядра атома под углом 1800:

               метод валентных связей, хлорид веррилия

                      Рис. 1. Трёхатомная молекула BeCl2

В результате такого расположения гибридных облаков молекула BeCl2 имеет линейное строение.

б) Молекула СН4 состоит из одного атома углерода и четырёх атомов водорода, между которыми возникают четыре ковалентные связи. Атом углерода в возбуждённом состоянии имеет четыре неспаренных электрона, один из них на s-орбитали и три на р-орбиталях:

Заполнение внешнего энергетического уровня атома углерода в основном состоянии:

метод валентных связей, углерод

Заполнение внешнего энергетического уровня атома углерода в возбуждённом состоянии:

метод валентных связей, углерод

Из четырёх связей в молекуле СН4 должны быть одна s — s и три  s — p связи, образованные за счёт перекрывания орбиталей атома углерода с s-орбиталью атомов водорода. В результате этого перекрывания должна образоваться связь s — s, отличная от трёх s — p связей длиной и энергией и, расположенная к любой из них под углом около 1250. Однако точно установлено, что молекула СН4 имеет форму тетраэдра с углом между связями 109,50, причём все связи равноценны по длине и энергии. Объяснить тетраэдрическое строение молекулы СН4 можно sp3-гибридизацией. Атом углерода содержит четыре sp3-гибридные орбитали, образующиеся в результате линейной комбинации s-орбитали и трёх p-орбиталей. Четыре sp3-гибридные орбитали располагаются друг относительно друга под углом 109,50. Они направлены к вершинам тетраэдра, в центре которого находится ядро атома углерода (рис. 2.).

метод валентных связей,метан

Рис. 2. Схема строения молекулы СН4;
 Метан, несвязывающих электронных пар нет.

Таким образом, в молекуле СН4 образуются четыре равноценные химические  -связи за счёт перекрывания sp3-гибридных орбиталей атома углерода с s-орбиталями атомов углерода.


Образование сигма-связи и пи-связи

Задание 65.
Какую ковалентную связь называют сигма-связь-связью и какую  пи-связь-связью? Разберите на примере строения молекулы азота.
Решение:
Связь, образующаяся за счёт перекрывания вдоль линии, соединяющей два атома, называют   сигма-связь-связью (любая простая связь) или «Если перекрывание атомных орбиталей происходит на межъядерной оси, то образуется сигма-связь (  сигма-связь-связь). Сигма-связь образуется за счёт перекрывания двух s-орбиталей (s — s связь), одной s- и одной р-орбиталью (s — p связь), двумя р-орбиталями (р — р связь), одной s- и одной d-орбиталью (s — d связь), одной p- и одной d-орбиталью (p — d связь).

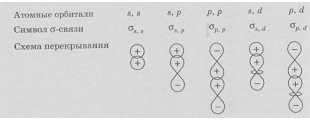

Варианты перекрывания атомных орбиталей, приводящие к образованию   сигма-связь-связи (рис.1.):

сигма-связь и пи-связь

Рис. 1.Схемы образования  -связей

Связь, образованная за счёт перекрывания атомных орбиталей по обе стороны от межъядерной оси, называется  пи-связь-связью. Вариантов образования   пи-связь-связи немного (рис. 2.):

сигма-связь и пи-связь

Рис. 1.Схемы образования   пи-связь-связей

Она не так прочна как сигма-связь, поскольку перекрывание в  пи-связь-связи намного слабее.   пи-связь-связи никогда не образуются , если нет   сигма-связь-связи. Иными словами,   пи-связь-связи могут быть лишь в молекулах с двойными и тройными связями. Например, в молекуле N2 тройная связь включает одну   сигма-связь-связь и две   пи-связь-связи: азот. Атом азота на внешнем энергетическом уровне содержит пять электронов: два на s-орбитали и три неспаренных электрона на р-орбиталях. За счёт перекрывания р-электрона одного атома и р-электрона другого атома азота образуется
 сигма-связь-связь. Две другие связи являются  пи-связь-связями, которые образовались за счёт перекрывания двух р-электронов одного атома и двух р-электронов другого ниже и выше и перпендикулярно друг другу по отношению плоскости   сигма-связь-связи.
